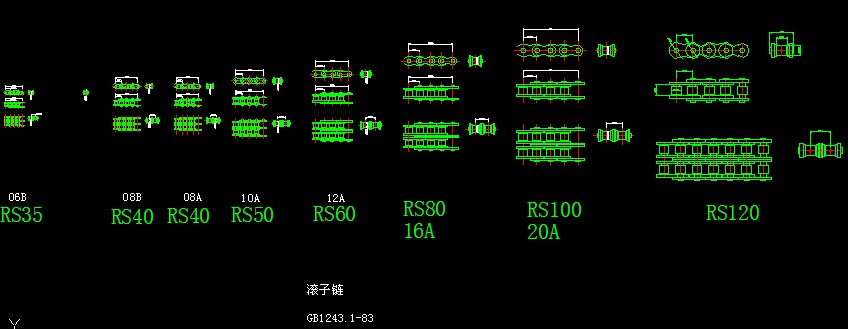

国标滚子链
滚子链的结构如图所示，它由内链板、外链板、销轴、套筒和滚子组成。内链板与套筒之间、外链板与销轴之间为过盈配合。这样，外链板与销轴构成一个个外链节，内链板与套筒则构成一个个内链节；滚子与套筒、套筒与销轴之间为间隙配合。当内、外链节间相对曲伸时，套筒可绕销轴自由转动。而当链条与链轮啮合时，活套在套筒上的滚子沿链轮齿廓滚动，可以减轻链和链轮轮齿的磨损。

滚子链的结构
双排滚子链
链板制成“8”字形，是为了使链板各横截面趋于等强度，同时也减轻了链的重量和运动时的惯性力。链条上相邻两销轴中心的距离称为节距，用p表示。节距p是滚子链的主要参数，p值越大，链条各零件尺寸越大，所能传递的功率也越大。当链轮齿数z一定时，节距p越大，则链轮直径随之增大。为减小链轮直径，当载荷较大时，可用节距较小的双排链（图所示）或多排链，但由于制造和安装精度的影响，各排载荷分布不易均匀，故排数不宜过多。

滚子链已标准化，有A、B两种系列产品，常用的是A系列。...
