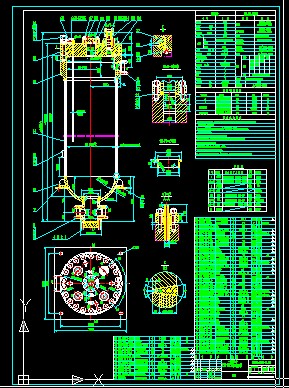

DN1600中压醇化塔外壳装配图
- 文件大小: 573.96 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-10-28
- 发布人: 184819733
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
DN1600中压醇化塔外壳装配图
1.材料16MnR应符合GB6654-1996及各次修改单的要求,球封头16MnR钢板应为正火状态；20MnMo、35CrMo等锻件应符合JB4726-2000标准。
2.内筒和封头用材料16MnR应逐张进行超声波检测,符合JB/T4730.3-2005中Ⅱ级合格，且应逐张进行拉伸和0°夏比(V型缺口)冲击试验。
3.本设备中的材质应按《压力容器安全技术监察规程》第25条规定进行复验。
4.设备轴线全长直线度误差≤6，端部法兰端面与设备轴线垂直度误差≤2，设备全长度误差≤±20，上述误差检验值应记录。
5.设备内表面焊缝余高≤2，否则须磨平至要求。
6.除内筒外，每节层板的相应位置应开设4x...
×
