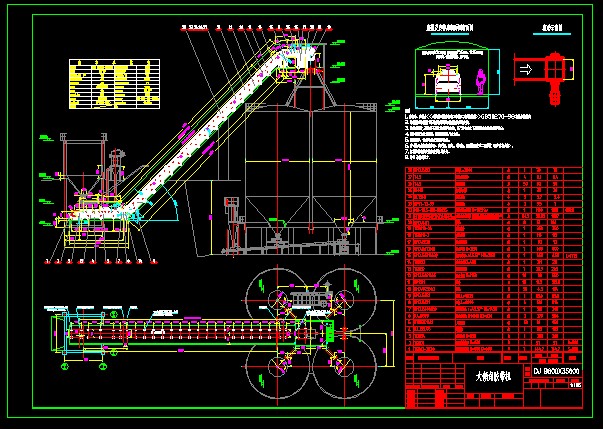

B800大倾角胶带机总图

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

B800大倾角胶带机总图
说明
1.安装时，应符合<<连续输送设备安装工程施工及验收规范>>GB50270-98有关条款规定.
2.导料槽及导料槽下托辊根据现场卸料点情况现场安装。
3.胶带安装时,要注意不要被尖利器物划伤,并严格检查上下胶面层在安装时是否符合。
4.图中标高为相对标高，以现场安装尺寸为准。
5.安装完毕，设备焊接点表面应油漆。
6.带式输送机安装完毕后，其头架、尾架、中间架、驱动装置架应二次灌浆（用户自行负责）。
7.打滑检测装置安装在胶带机的头部。
8.带#为斜面尺寸。
...
