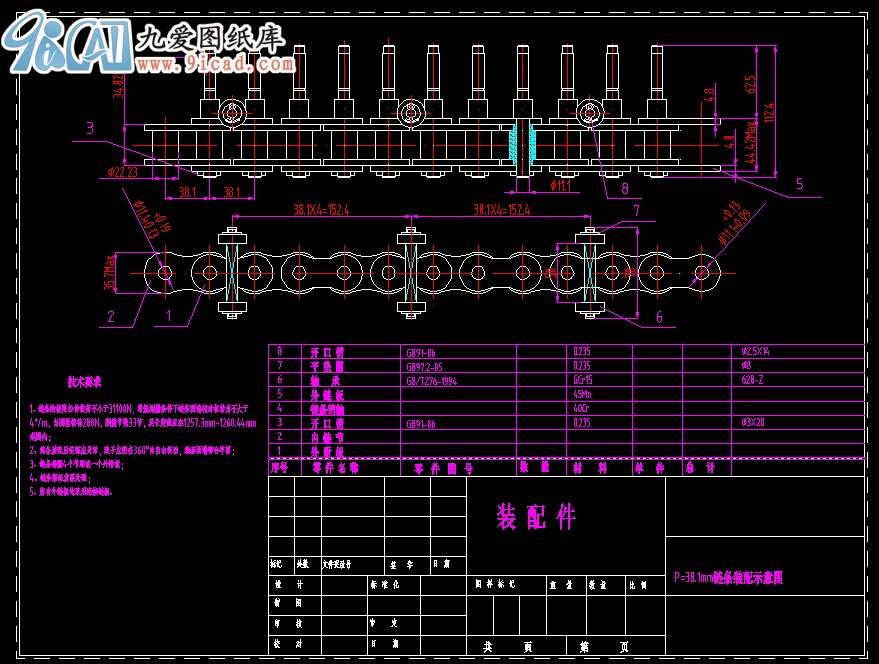

P=38.1mm链条安装轨道装配图

该文件为 rar 格式(源文件可编辑)，下载需要 20 积分

P=38.1mm链条安装轨道装配图
技术要求

1、链条的极限拉伸载荷不小于31100N，常规测量条件下链条两端相对扭转角不大于4°/m，当测量载荷280N，测量节数33节，其长度值应在1257.3mm-1260.44mm范围内；
2、链条装配后铰链应灵活，滚子应能在360°内自由转动，轴套两端铆合牢固；
3、链条每隔4个节距设一个外附板；
4、链条须经发黑处理；
5、所有外链板均采用连接链板。
...
