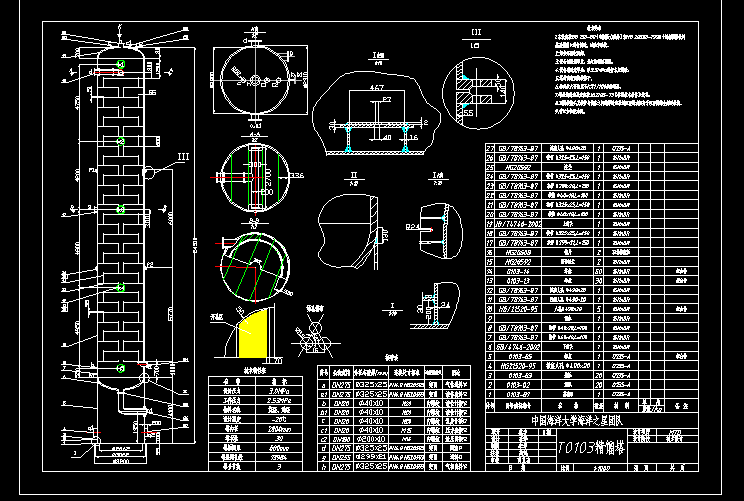

T0103精馏塔总图

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1.本设备按GB 150-89《钢制压力容器》和HG 20580-1998《钢制容器设计基础规范》进行制造、试验和验收。
2.焊接采用电弧焊。
3.设备制造完毕后，丹红防锈漆两遍。
4.设备制造完毕后，以3.5MPa进行水压试验。
5.塔的内表面焊接修平。
6.塔体最大弯曲度不大于1/1000的塔高。
7.塔盘的制造及安装按JB2105-73《塔盘技术条件》进行。
8.对焊接接头及接管与筒体之间的焊缝应采用双面焊或相当于双面焊的全焊透结构。
9.管口方位见本图。
...
