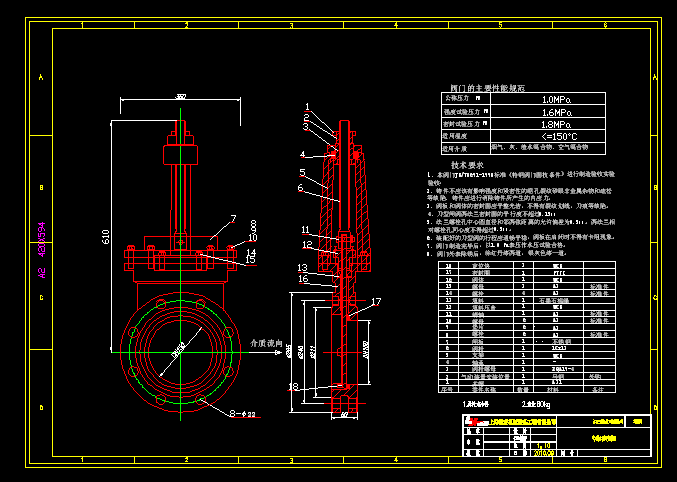

DN150气动闸板阀安装图

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1、本阀门JB/T8691-1998标准《特钢阀门面技条件》进行制造验收实验验收。
2、铸件不应该有影响强度和紧密性的缩孔裂纹砂眼非金属杂物和疏松等缺陷、铸件应进行消除铸件所产生的内应力。
3、阀板和阀体的密封面应平整光洁，不得有裂纹划线，刀痕等缺陷。
4、刀型闸阀两法兰密封面的平行度不超过0.15mm
5、法兰螺栓孔中心圆直径和邻两弦距离的允许偏差为0.5mm。两法兰相对螺栓孔同心度不得超过0.5mm。
6、装配好的刀型阀的行程应通畅平稳，阀板在启闭时不得有卡阻现象。
7、阀门制造完毕后，以1.0MPa表压作水压试验合格。
8、阀门外表除锈后，涂红丹漆两道，银灰色漆一道。
...
