一级圆锥齿轮减速器装配图、零件图

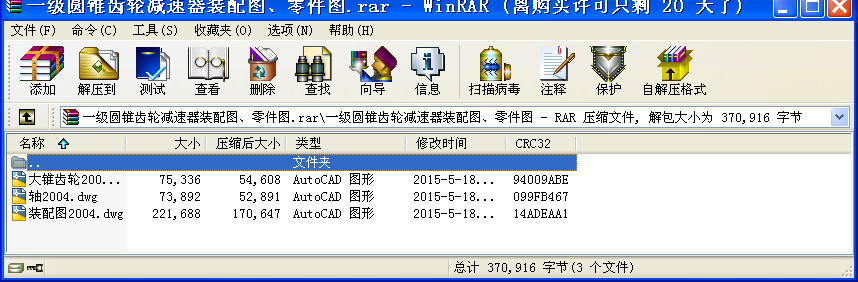

该文件为 rar 格式(源文件可编辑)，下载需要 20 积分

技术特性
功率:2.2kw;高速轴转速:367r/min;传动比:3

技术要求
1.装配前,所有零件用煤油清洗,滚动轴承用汽油清洗,机体内
不许有任何杂物存在.内壁涂上不被机油侵蚀的涂料两次.
2.啮合侧隙用铅丝检验不小于0.16mm,铅丝不得大于最小侧隙的4倍.
3.用涂色法检验斑点:按齿高不小于40%;按齿长接触斑点不小于50%.
必要时可用碾磨或刮后碾磨以便改善接触情况.
4.应调整轴承轴向间隙:直径20为0.05-0.1mm,
直径25为0.03-0.08
5.检查减速器剖分面,各接触面及密封处,均不许漏油,剖分面允许涂以
密封油胶或水玻璃,不允许使用任何填料.
6.机座内装HJ-50润滑油至规定高度.
7.表面内涂灰色油漆.


技术要求
1、调制处理217~225HBW。
2、未注圆角为R1.5.
3、未注公差尺寸的公差等级
为GB/T1084-m.
...
