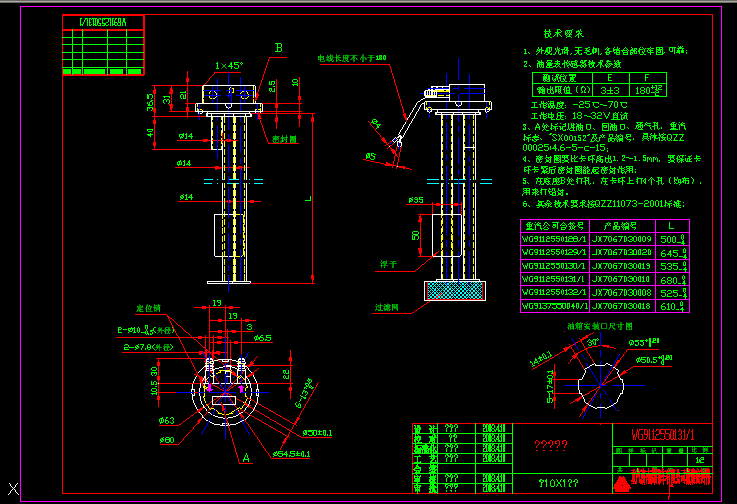

10X1 传感器
- 文件大小: 82.87 KB
- 下载次数:
- 文件评级:
- 更新时间: 2015-05-20
- 发布人: lengbingbing
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
技术要求
1、外观光滑,无毛刺,各结合部位牢固,可靠；
3、A处标记进油口、回油口、通气孔，重汽标志、"SX00152"及产品编号，具体按QZZ 00025:4.6-5-c-15；
4、密封圈要比卡环高出1.2～1.5mm，要保证卡环卡紧后密封圈能起密封作用；
5、在底座B处打孔，在卡环上打4个孔（均布），用来打铅封。
6、其余技术要求按QZZ11073-2001标准;
...
×
