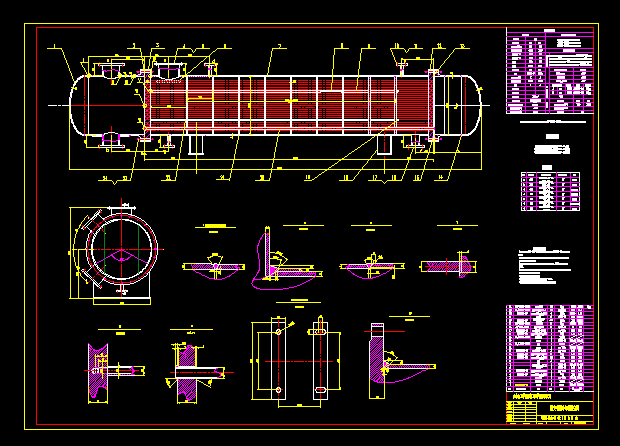

固定管板冷却器

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1.本设备按照GB-150-98《钢制压力容器》和GB151-99《管壳式换热器》
进行制造和验收，并接受国家质量技术监督局颁发《压力容器安全技
术监察规程》的监督。
2.焊条采用电弧焊，焊条牌号：换热管与管板采用J507，碳钢间采用J422.
3.焊接接头形式及尺寸按本图，角焊缝的焊角尺寸按较薄的厚度，法兰焊
接按相应法兰标准中规定。
4.管口及其支座方位按本图。
5管板密封面与壳体轴线垂直，其公差为1mm.
6.本设备所在系统应设置安全阀，温度计，压力表。
...
