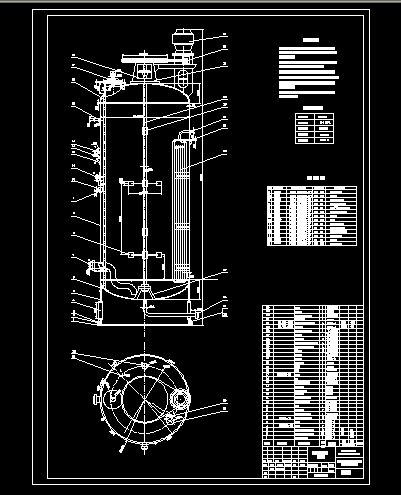

200立方发酵罐图纸
- 文件大小: 281.69 KB
- 下载次数:
- 文件评级:
- 更新时间: 2015-05-27
- 发布人: 马上有钱
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
技术要求
1、设备制造技术条件按GB150-1998《压力容器安全技术监察规程》进行制造、实验和验收；
2、焊接接口按TH3005.59，筒体纵向焊缝为D28,罐体及法兰采用双面焊；
3、焊接采用电弧焊，焊条使用JS-102；
4、罐内蛇管均用0.8MPa压力作水压实验；
5、设备管口方位俯视图为准，高度以主视图为准；
6、设备安装完毕后外壁用50mm膨胀珍珠岩材料保温。
...
×
