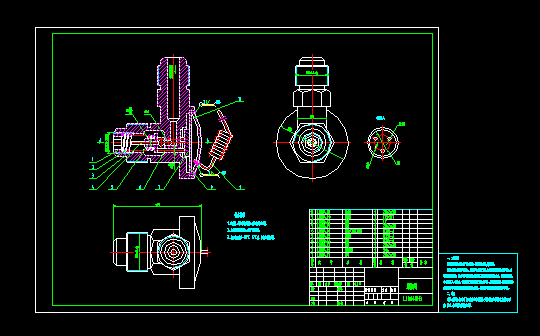

膨胀阀

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1、温包盖、感温管等应焊牢，保证密封不泄漏。
2、充灌制冷剂后封牢，充前干燥处理。
3、感温管温度在-10°C 5°C内，球阀应动作灵敏。

一、工作原理
膨胀阀是制冷系统中广泛采用的一种控制冷库温度的装置。
阀体上装有感温管与温包，感温管中充满了对温度非常敏感的四氯化碳气体，当冷库温度变化时，放在冷库中感温管内的四氯化碳气体体积发生变化，使膜片8膨胀，推动垫块7、推杆6，使弹簧座5压缩弹簧2向左移动，从而带动芯杆，调整其与阀体的间隙使通过阀体的氟利昂流量增大或减小，以调整冷库中的温度达到规定要求。...
