旋塞阀
- 文件大小: 200.99 KB
- 下载次数:
- 文件评级:
- 更新时间: 2015-06-06
- 发布人: 马上有钱
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

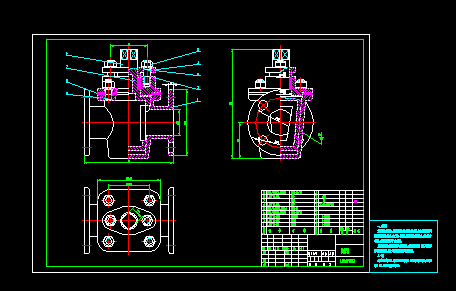

一、工作原理
旋塞阀安装在管路中，用来控制管路内液体的流动与流量。塞子6的外圆锥面与旋塞壳1的内圆锥面配合。塞子上有一贯穿孔，若贯穿孔正对旋塞壳孔，管路内介质可流通，若将塞子旋转90°就可关闭。
用四组螺柱连接将旋塞盖2固定在旋塞壳上，垫片8用于防漏，填料7和填料压盖3组成防漏装置。塞子上四方头可装手柄用来旋转塞子。...
×
