手动气阀
- 文件大小: 313.73 KB
- 下载次数:
- 文件评级:
- 更新时间: 2015-06-06
- 发布人: 马上有钱
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
一、工作原理

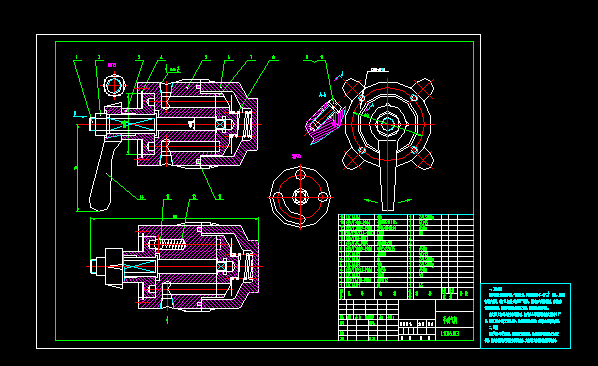

手动气阀是气路转换开关。气阀的上面、下面和前面各有一个R 螺孔，用来连接进出气管道。手柄14有两个互成90°的箭头，用来指示气路接通情况，当手柄向前或向后摆动时，通过轴1带动分流活门7旋转，从而接通或阻断气路。
定位套3上有四个均匀分布的圆柱孔，当手柄14通过轴1带动定位套转动90°时，弹簧12推动钢球13进入孔中，对分流活门进行定位，使气流的通断保持稳定。...
×
