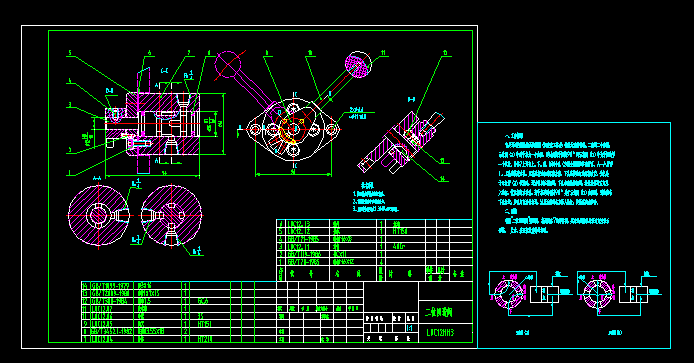

二位四通阀

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1、装配前各零件应仔细清洗。
2、滑阀在阀体中应转动自如。
3、盖板接合面处在0.3MPa下无泄漏。

一、工作原理
它是通过控制油路而使机器（如磨床工作台）往复运动的部件。二位即二个位置，示意图（a）中的手把为一个位置，逆时针将手把转90°即示意图（b）中为手把的另一个位置。阀体7上开有上、下、前、后四个孔（参阅主视图和移出断面、A-A断面），上孔连接进油管，后孔连接油缸的活塞左腔，下孔连接油缸的活塞右腔。手把处于示意图（a）位置时，进油管与后孔相通，下孔与出油管相通，油从活塞的左方压入油缸，使活塞向右移动。当手把逆时针转90°处于示意图（b）位置时，进油管与下孔相通，后孔与出油管相通，油从活塞的右方压入油缸，使活塞向左移动。...
