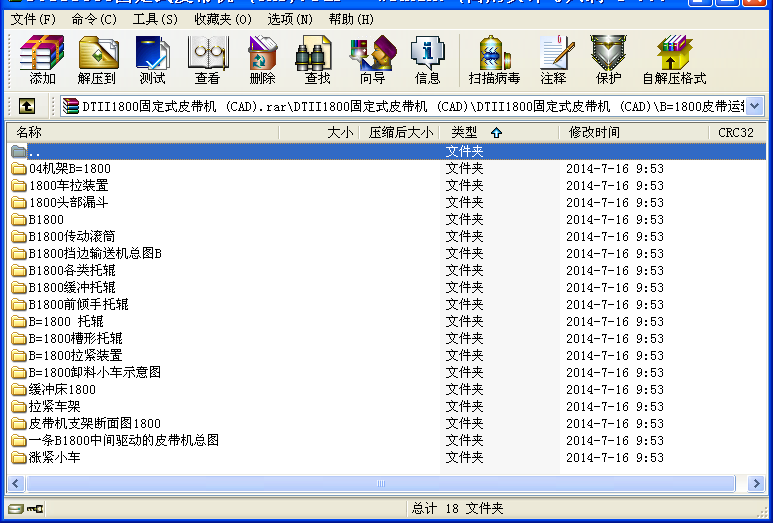

DTII1800固定式皮带机 (CAD)

该文件为 rar 格式(源文件可编辑)，下载需要 20 积分

技术要求
1、所有材料下料周边表面粗糙度为100钻孔表面粗糙度为25
2、未注焊缝均为连续角焊，焊缝高度为被焊件最小厚度。
3、件20待滚筒安装调整后，再进行焊接，与轴承座接触面应平整。
4、件15、年24、件25、件28、件29与焊缝相碰处切角15X45°
5、与件5槽钢把合处的筋板单面焊接。

技术要求
1.下料周边50,孔加工25.
2.未标注焊缝均为连续焊接,焊角高度不小于相邻较薄件板厚.
3.装配后应保证前后左右轮在同一直线上.

技术要求
1.本件涂装前非加工表面应进行除锈处理,除锈等级达到Sa2 1/2或SP.10。
2. 除注明外,均采用E4303焊条进行连续焊缝焊接。
3.其焊接高度为被焊件的最小厚度。
4.材下料周边均为50。
5.焊后校平矫直。...
