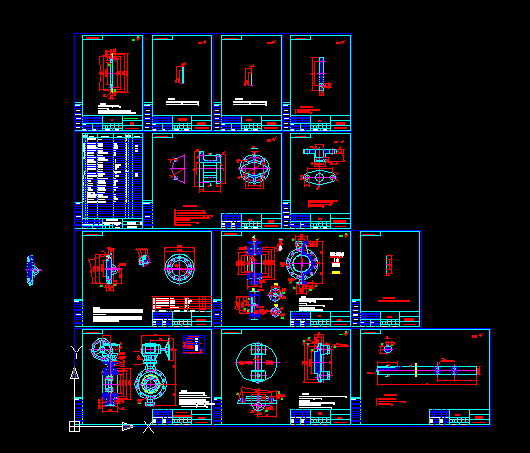

蜗轮传动三偏心金属硬密封蝶阀套图 D343H-16C DN200

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1. 铸件应进行正火+回火处理.
2. 锐角倒钝.
3. 未注加工尺寸偏差按GB/T 1804-m级精度.
4. 双点划线括号内尺寸为非加工时的最小保证尺寸。

技术要求
1. 蝶板、压板首先进行粗加工，待组装后加工至最小尺寸保证尺寸。
2. 密封圈密封面的加工应在蝶板、压板加工成形后，再组装后在同一夹具上进行加工。
3. 蝶板与阀杆的定位销孔应在蝶板组件与阀体密封面配对后加工。
4. 蝶板上阀杆安装孔 φ28尺寸应在蝶板组件与阀体密封面配对后，
同时与阀体孔配对加工至最终尺寸。

技术要求
1. 垫片表面应平整,无影响密封的缺陷.
2. 未注尺寸公差按GB/T 1804-m级精度.

技术要求
1.末注公差的加工尺寸按IT14级.
2.其余0.5X45°倒角.
...
