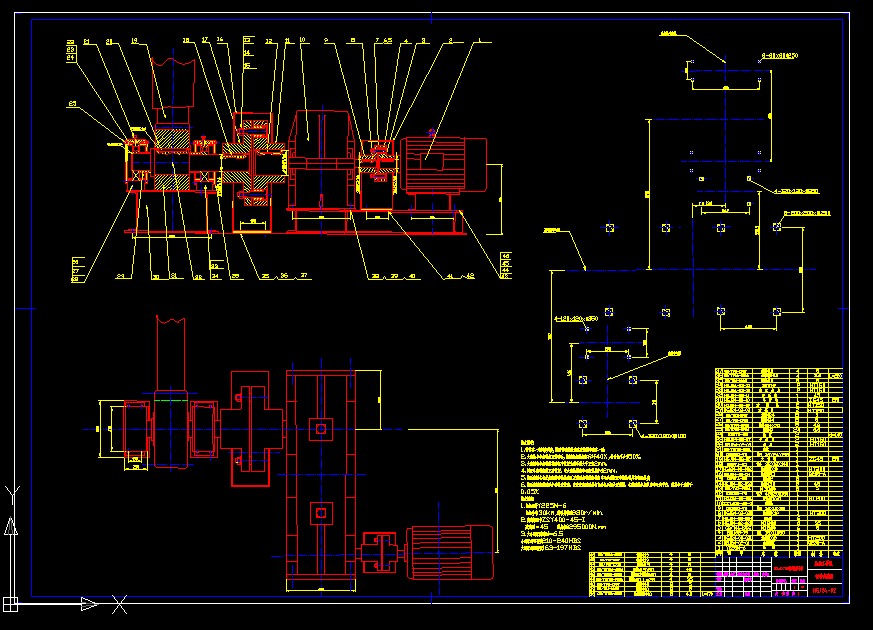

Φ2.4X18M回转烘干机传动部件图

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

Φ2.4X18M回转烘干机传动部件图-韦庆峰2008.dwg
技术要求:
1.筒体有一定斜度斜度,所以传动装置底座安装要与筒体一致.
2.大齿轮与小齿轮应正常啮合,接触斑点沿齿高不少于40%,沿齿长不少于50%.
3.大齿圈和小齿轮的轴向相对位置允差不得大于正负2mm.
4.矫正小齿轮组装正确位置，与大齿轮横向中心线误差小于2mm.
5.传动装置各相关底座和齿轮轴座以及轴承座等纵向横向中心线要保证与拖轮等具有相同斜度.
6.传动装置安装时以小齿轮为基准，依次安装减速器与电动机及相关联轴器，各传动轴线与纵向中心线平行，误差小于或等于0。05%
技术性能:
1.电机型号Y225M-6
电机功率:30kw,满负荷转速980r/min.
2.减速机型号ZSY400-45-I
减速比i=45 输出扭矩295000N.mm
3.大小齿轮减速比i=6.5
小齿轮齿面硬度210~240HBS
大齿轮齿面硬度163~197HBS
...
