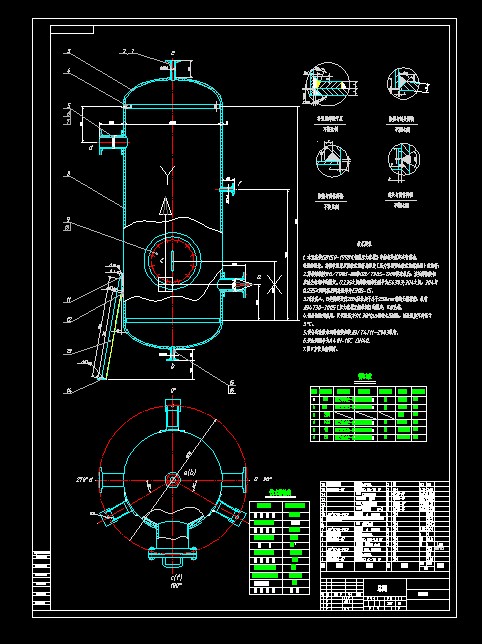

空气储罐.dwg
1. 本设备按GB150-1998《钢制压力容器》中的有关规定进行制造、
检验和验收，并接收国家质量技术监督局颁发《压力容器安全技术监察规程》的监督；
2.焊接结构按GB/T986-88和GB/T985-1988要求执行，法兰焊接按相应法兰标准中的规定。Q235之间焊接用焊条型号为E4303;304之间，304与Q235之间焊接用焊条型号为E308-15。
3.对设备A、B类焊缝进行20％且长度不小于250mm射线无损探伤，执行JB4730-2005《压力容器无损检测》的规定；Ⅱ级合格.
4.设备制造完成后，以试验压力为1.38Mpa进行水压试验，试验温度不得低于5°C。
5.设备的涂敷与运输包装应按JB/T4711－2003执行。
6.安全阀型号为A41H-16C DN40.
7.管口方位见俯视图。
...
