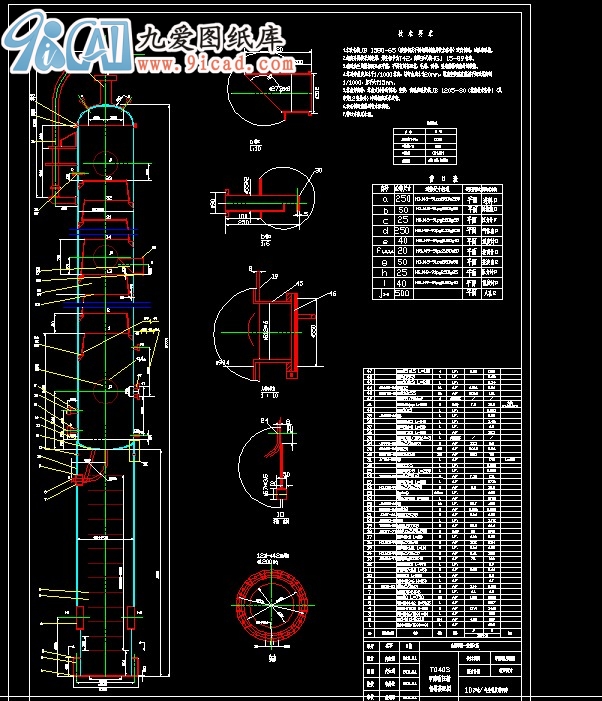

T0403甲醇常压精馏塔装配CAD图

该文件为 rar 格式(源文件可编辑)，下载需要 20 积分

T0403甲醇常压精馏塔装配CAD图
⒈本设备按JB 1580-65〈碳素钢及不锈钢焊制容器技术条件〉进行制造，试验和验收。
⒉钢部分焊接采用电焊，焊条标号为T42，焊缝形式按HGJ 15-89标准。
⒊翻边法兰的紧密面必须平整，不得有局部凹坑，毛刺，刮伤，裂痕等影响密封的缺陷。
⒋塔边弯曲度应小于1/1000塔高，总弯曲度小于20mm，塔底安装垂直偏差不超过塔高的1/1000，且不大于15mm。
⒌塔盘另部件，塔盘支持件的制造，安装，试验和验收按JB 1205-80〈塔盘技术条件〉（其中第12条除外）中的相应要求进行。
⒍设备制造完需进行水压试验。
⒎管口方位见本图。
...
