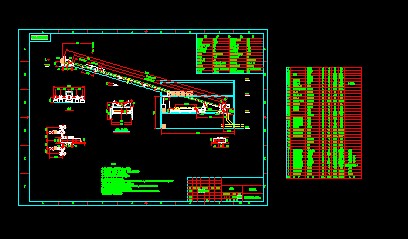

带式输送机B800X700m

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求

1. 本机按《DTII型通用固定式带式输送机设计手册》进行设计。
2. 本机制造按GB/T10595-89《带式输送机 技术条件》之规定进行制造。
3. 本机安装按TJ231（四）-78中之有关规定进行。
4. 安装设计合格后，机架由使用方涂一道规定颜色的防护油漆。
5. 胶带采用热硫化接头方式,硫化设备需方自备。
6. 输送机头部（卸料端）及尾部（进料端）依次安装10°、20°、30°、35°过渡托辊各一组；上调心托辊从头部第5组起每隔10组上托辊安装一组，导料槽下不安装上调心托辊；下调心托辊从头部第3组起每隔6组下托辊安装一组。
7. 输送机沿检修走道侧配双向拉绳开关，每隔50米一只；输送机配两级跑偏开关，均从距头部25米起每隔100米安装一对。
8. 重锤护栏等安全护栏需方安装时现场制作，不包括在设备报价内。
9. 输送机机尾应设控制室，盘式制动器集中控制箱安装于机尾附近的控制室中，盘式制动器液压站安装位置根据实际布置要求确定，
10. 除标高以米为单位外其他均以毫米为单位。
...
