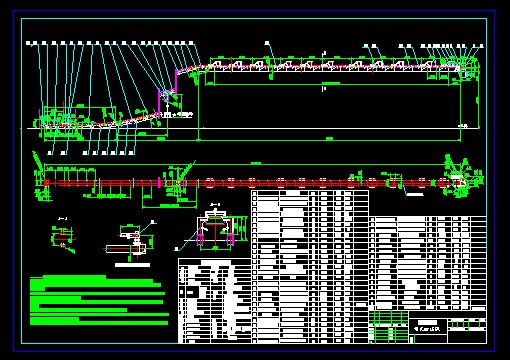

DTⅡ1200带式输送机.

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1、产品执行GB/T 10595标准并按经规定程序批准的图样和技术文件制造。
2、架体直线度为全长的1/1000，对角线长度之差不大于两对角线长度平均值的3/1000。
3、驱动滚筒轴线与减速器低速轴轴线的同轴度应符合GB1184中10级的规定，两驱动滚筒轴线的平行度为0.4mm。
4、输送机机架中心线直线度应不大于30mm，并保证在任意25M长度内的直线度为5mm。
5、滚筒轴线与水平面的平行度为滚筒轴线长度的1/1000。
6、输送机机头尾及张紧装置的周围设安全栏杆，检修通道一侧设有活动安全护栏，机械传动裸露部分有安全罩。
7、调心托辊每10组托辊布置1组,机头尾前两组托辊组分别为10°、20°过渡托辊。
...
