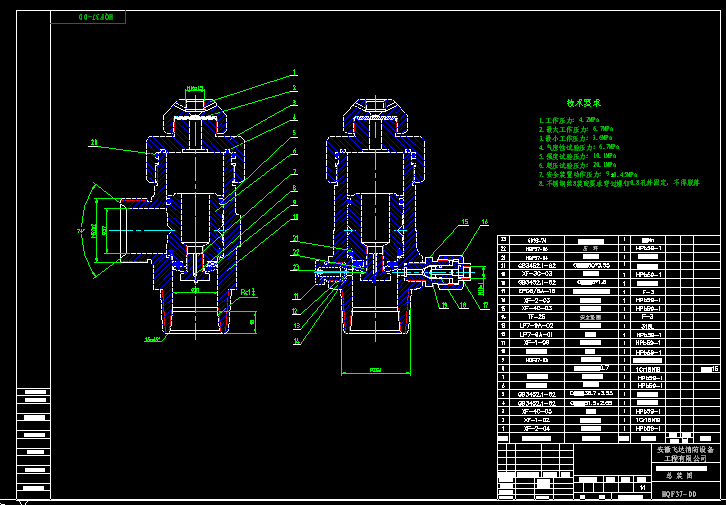

HQF37 七氟丙烷瓶头阀总装图
- 文件大小: 94.11 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-08-19
- 发布人: 2303143778
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
HQF37 七氟丙烷瓶头阀总装图
技术要求
1.工作压力：4.2MPa
2.最大工作压力：6.7MPa
3.最小工作压力：3.6MPa
4.气密性试验压力：6.7MPa
5.强度试验压力：10.1MPa
6.超压试验压力：20.1MPa
7.安全装置动作压力：9±0.45MPa
8.不锈钢丝8装配要求穿过螺钉0.8孔并固定，不得脱落
...
×
