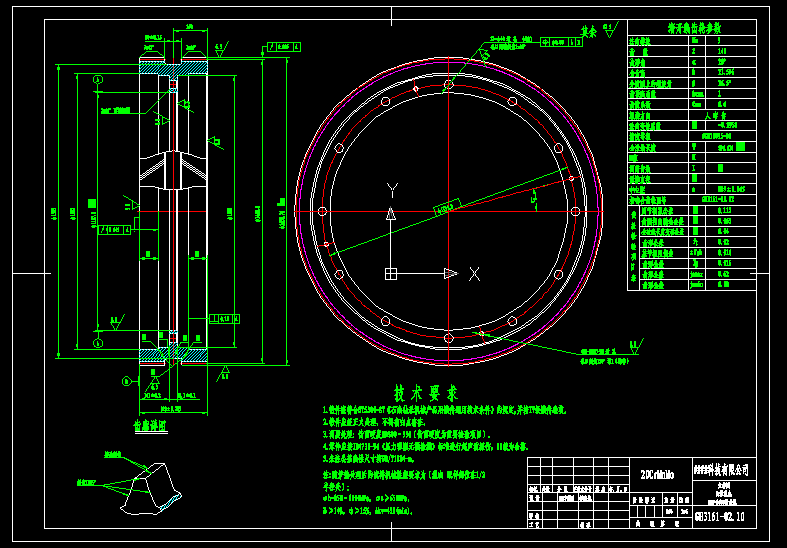

HHF-1600钻井泵曲轴总成大齿圈

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1.锻件应符合SY5304-87《石油钻采机械产品用锻件通用技术条件》的规定,并按IV级锻件验收。
2.锻件应经正火处理，不得有白点存在。
3.调质处理：齿面硬度HB300～330（齿面硬度为重要检验项目）。
4.零件应按JB4730-94《压力容器无损检测》标准进行超声波探伤，II级为合格。
5.未注公差线性尺寸按GB/T1804-m。
注:随炉热处理后的试样机械性能要求为（纵向 取样部位在1/3
半径处）：
σb=850～1000MPa，σs≥650MPa，
δ≥14%，ψ≥15%，Akv=45J(min)。
...
