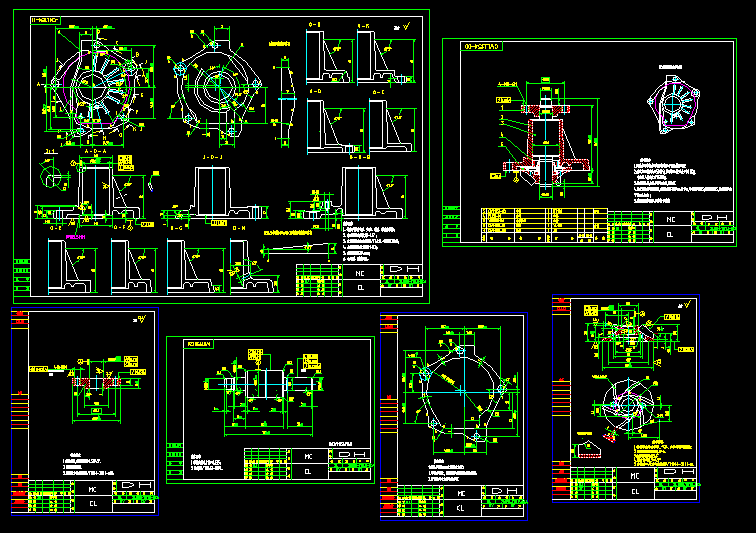

汽车水泵（全套）

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1。铸件不得有气孔、夹渣、冷隔、裂痕等缺陷；
2。未注明铸造斜度为1-1.5°；
3。未注明铸造公差为GB/T6414-1999CT6级；
4。未注明铸造圆角为R1-R2；
5。未注明壁厚为4mm；
6。去毛刺、锐角倒钝。
7.压装水封时在水封与泵壳的配合面涂抹密封胶.
8.法兰压入荷重大于500Kg,轴承压入荷重大于800Kg,
叶轮压入荷重大于350Kg,
9.总成装配后,各处不得有磕碰,划伤痕.
10.总成应进行气密实验,水泵加压50KPa±5KPa,平衡时间10S,测试时间5S,泄漏量不大于10ml/min；
11.总成转动应灵活,不得有卡滞感.
...
