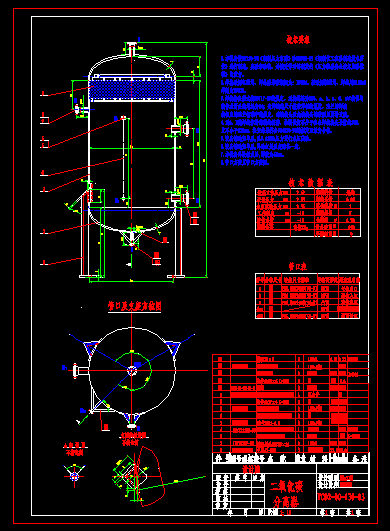

二氧化碳分离器

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

1.本设备按GB150-98《钢制压力容器》和HGJ18-89《钢制化工容器制造技术要
求》进行制造、实验和验收，并接受劳动部颁发的《压力容器安全技术监察规
程》的监督。
2.焊接采用电弧焊，焊条型号碳钢间为：E5016。若采用埋弧焊，焊丝用H10Mn2
焊剂为HJ350。
3.焊接接头型式按HGJ17-89的规定，对接焊缝为DU4，a、b、c、d、e口接管与
筒体或封头的焊缝为G4；角焊缝的尺寸按较薄板的厚度，法兰的焊接
按相应的法兰标准中的规定。对接接头及角接接头的表面呈圆滑过渡。
4.对A、B类焊缝作局部射线探伤，检测长度不少于各条焊接接头长度的50%，
且不小于250mm，检查结果符合JB4730-94的规定Ⅲ级为合格。
5.设备制造完毕后,以3.65MPa压力进行水压实验。
6.设备制造完毕后,外涂红丹及灰漆各一遍。
7.本设备外设保温层,厚度为60mm。
8.管口方位见管口方位图。
...
