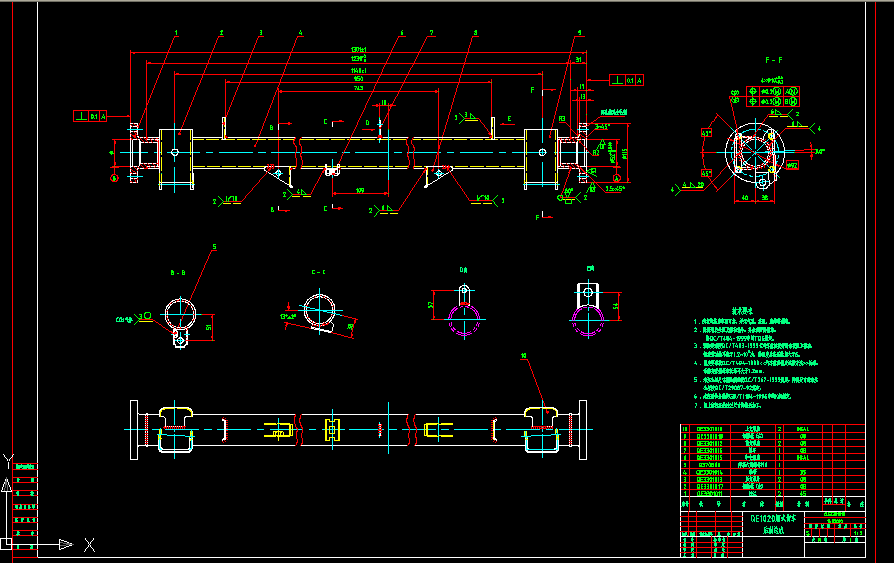

QE1020厢式货车后轴总成

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1 . 所有焊缝应牢固可靠，并无气孔、渣眼、虚焊等缺陷。
2 . 除两端发兰面及螺栓孔外，其余表面涂黑漆，按QC/T484-1999中的TQ6规定。
3 . 强度要求按QC/T483-1999《汽车前轴疲劳寿命极限》标准， 但疲劳次数不低于1.2*10 次，静强度后备系数应大于6。
4 . 刚度要求按QC/T494-1999<<汽车前轴刚度试验方法>>标准， 弯曲变形量每米轮距不大于1.2mm。
5 . 未注公差尺寸极限偏差按QC/T267-1999规定，焊接尺寸的未注 公差按QC/T29087-92规定。
6 . 未注形位公差按GB/T1184-1996中的K级规定。
7 . 图上所标注的法兰尺寸焊接后加工。...
