摩托车尾灯罩注塑模

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

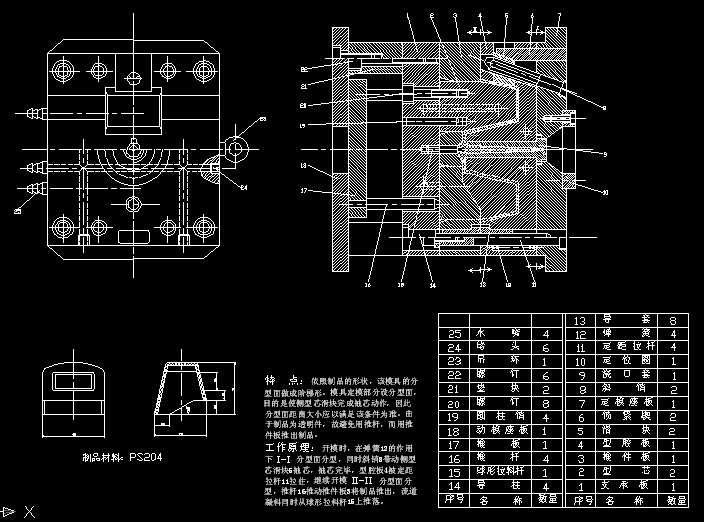

特 点：依照制品的形状，该模具的分型面做成阶梯形。模具定模部分设分型面，目的是使侧型芯滑块完成抽芯动作，因此分型面距离大小应以满足该条件为准。由于制品为透明件，故避免用推杆，而用推件板推出制品。
工作原理：开模时，在弹簧12的作用下 I-I 分型面分型，同时斜销8带动侧型芯滑块5抽芯，抽芯完毕，型腔板4被定距拉杆11拉住，继续开模 II-II 分型面分型，推杆16推动推件板3将制品推出，流道凝料同时从球形拉料杆15上推落。
...
