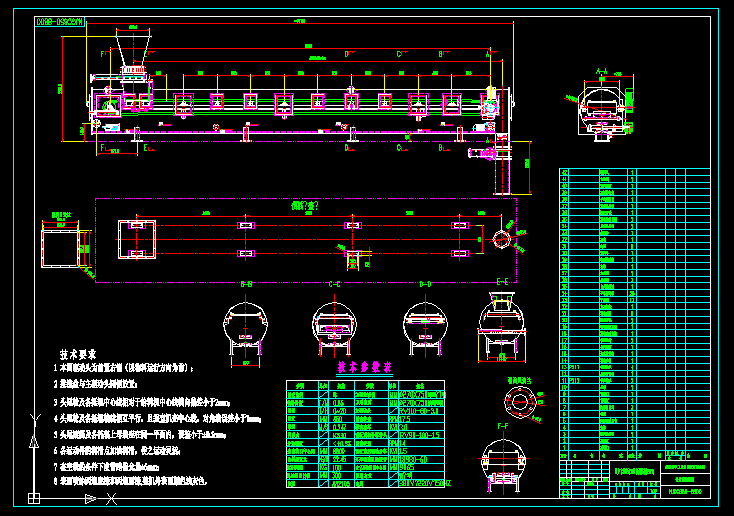

全封闭给煤机 NJGC650-8800

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1 本图驱动头为前置右侧（以物料运行方向为前）；
2 接线盒与主驱动头同侧放置；
3 头尾轮及各托辊中心线相对于给料机中心线横向偏差小于2mm；
4 头尾轮及各托辊轴线相互平行，且垂直机壳中心线，对角线误差小于1mm；
5 头尾滚筒及各托辊上母线应在同一平面内，误差小于±0.5mm；
6 各运动件的润滑点加油润滑，使之运动灵活；
7 在空载的条件下皮带跑偏允量±5mm；
8 表面喷涂两遍底漆和两遍面漆,整机外表面颜色浅灰色。...
