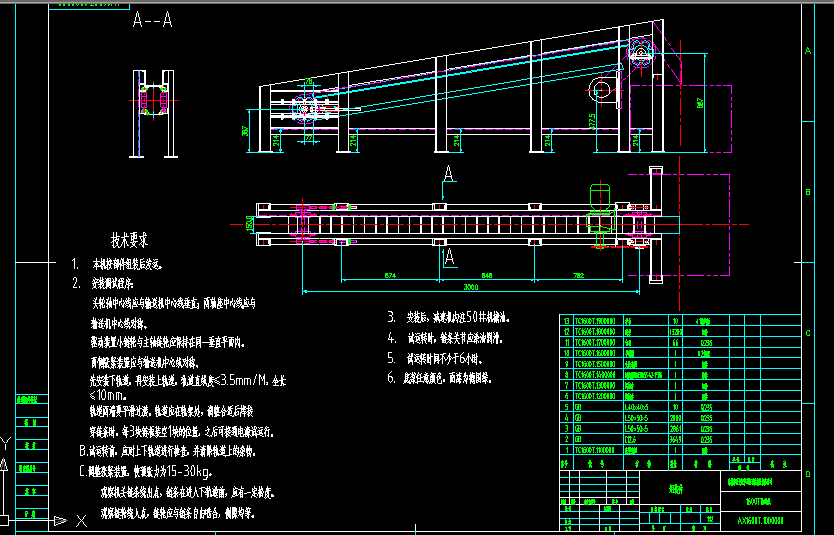

板链输送机 1600T

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1. 本机按部件组装后发运。
2. 安装调试程序：
头轮轴中心线应与输送机中心线垂直；两轴座中心线应与 输送机中心线对称。
驱动装置小链轮与主轴链轮应保持在同一垂直平面内。两侧张紧装置应与输送机中心线对称。
先安装下轨道，再安装上轨道，轨道直线度≤3.5mm/M，全长 ≤10mm。
轨道两端要平滑过渡。轨道应在轨架处，调整合适后焊接穿链条时，每3块链板装空1块的位置，之后可接通电源试运行。
B.试运转前，应对上下轨道进行检查，并清除轨道上的杂物。
C.调整张紧装置，使预张力为15-30kg。
观察机头链条绕出点，链条在进入下轨道前，应有一定松度。
观察链轮绕入点，链轮应与链条自由啮合，侧隙均等。
3. 安装后，减速机内注50#机械油。
4. 试运转时，链条关节应涂油润滑。
5. 试运转时间不少于6小时。
6. 底浆任意颜色，面漆为德国绿。...
