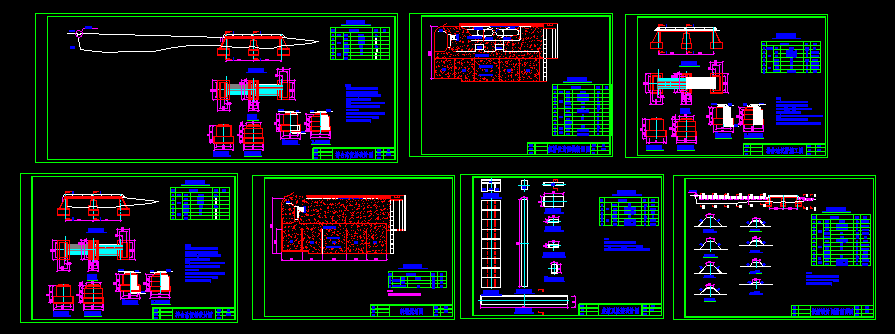

拌合站便桥设计套图

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

附注：
1.本图尺寸除注明者外均以厘米计.
2.工字钢之间的间距50cm；搭接长
度50cm.间隔2.5m左右用槽钢焊接，
　　　以增强其横向稳定性。
3.桥面满铺槽钢，槽钢和工字钢焊接成　　　 为一个整体，增强桥的横向刚度和纵
向刚度；
4.保护层厚度为25mm，本图中没有标出。
5.枕梁及盖板的详细图详见T02；
6.路基地段填方详见T03;
附注：
1.本图尺寸除注明者外均以厘米计.
2.工字钢之间的间距50cm；搭接长
度50cm.间隔2.5m左右用槽钢焊接，
　　　以增强其横向稳定性。
3.桥面满铺槽钢，槽钢和工字钢焊接成为一个整体，
增强桥的横向刚度和纵向刚度；
4.钢筋保护层厚度为25mm，在本图中没有标出。

附注：
1.本图尺寸除注明者外均以厘米计.
2.工字钢之间的间距50cm；搭接长
度50cm.间隔2.5m左右用槽钢焊接，
　　　以增强其横向稳定性。
3.桥面满铺槽钢，槽钢和工字钢焊接成　　　 为一个整体，增强桥的横向刚度和纵
向刚度；
4.保护层厚度为25mm，本图中没有标出。
5.枕梁及盖板的详细图详见T02；
6.路基地段填方详见T03;
...
