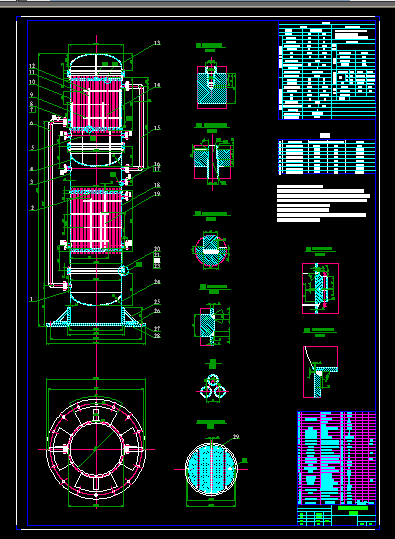

工业萘汽化冷凝冷却器装配图

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1.换热管的标准为GB13296，其外径偏差为±0.4，其壁厚偏差为+12%/-10%mm。
2.除图中注明外，焊接接头型式按HG20583-1998；对焊接采用DU4，接管与筒体（封头）的焊接接头采用G12；角焊缝的焊脚尺寸按较薄板的厚度；法兰的焊接按相应法兰标准中的规定；其余按GB985-88中的规定。
3.管板密封面与壳体轴线垂直，其公差为1mm。
4.带分程隔板的管箱组焊完毕后进行消除应力处理。密封面在热处理后精加工。
5.管口的方位按装配图管口方位所示。
...
