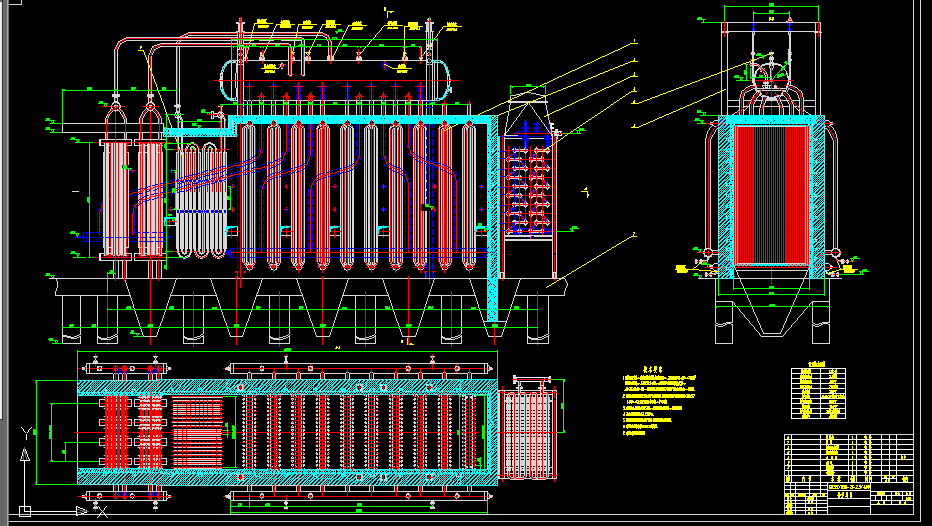

12吨余热锅炉总图

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1. 锅炉设计系以<<蒸汽锅炉安全技术监察规程>>,ZBJ98011-88<<工业锅炉 通用技术条件>>.GB9222-88<<水管锅炉受压元件强度计算>>JB/DQ1060-82<<层状燃烧及沸腾燃烧工业锅炉热力技算方法>>为依据
2. 制造除按机械部有关工业锅炉专业标准外,主要质量指标还应达到JB/DQ1371-88<<工业锅炉质量分等标准>>中的要求.
3. 锅炉给水应符合GB1576<<低压锅炉水质标准>>规定的要求.
4. 总体水压试验压力3.32MPa.
5. 省煤器和连接烟道由用户自配.省煤器安装由用户自定.
6. 本图地基.钢架参考YR92101设计图.
7. 本图为原余热炉改造图


技术参数
额定蒸发量 12吨/时
蒸汽出口压力 2.5兆帕
蒸汽出口温度 400°C
锅筒工作压力 2.65兆帕
给水温度 105°C
烟气流量 35000标准立方米
烟气进口温度 850°C
排烟温度 240°C
烟气粉尘含量 70毫克/标准立方米
适用余气 水泥窑炉...
