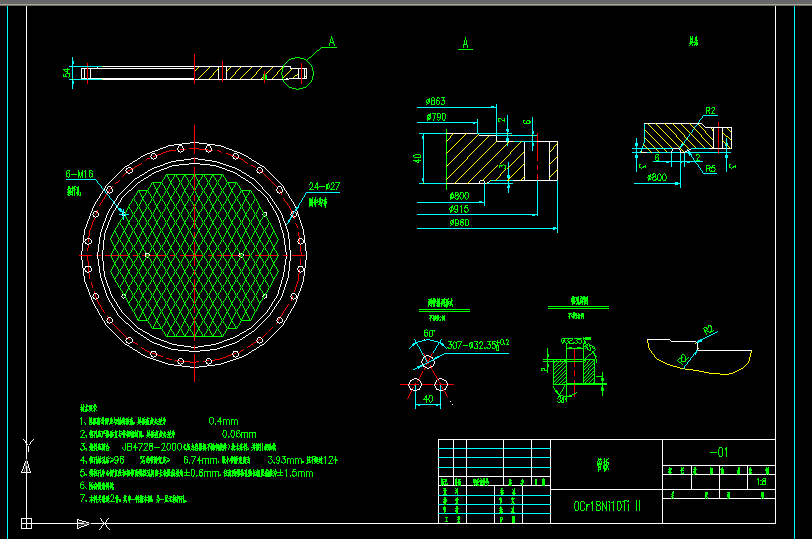

氢换热器管板
- 文件大小: 65.76 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-08-31
- 发布人: 1816359964
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
技术要求
1、管板密封面应与轴线垂直，其垂直度公差为0.4mm
2、管孔应严格垂直与管板密封面，其垂直度公差为0.06mm
3、锻件应符合JB4728-2000《压力容器用不锈钢锻件》技术条件，并按II级验收
4、管孔钻孔后≥96%的管桥宽度≥6.74mm，最小管桥宽度为3.93mm，且不超过12个
5、螺柱孔中心圆直径和相邻两螺栓孔间弦长极限偏差为±0.6mm，任意两螺栓孔弦长极限偏差为±1.5mm
6、所有锐角倒钝
7、本件共制造2件，其中一件按本图，另一见无拉杆孔。...
×
