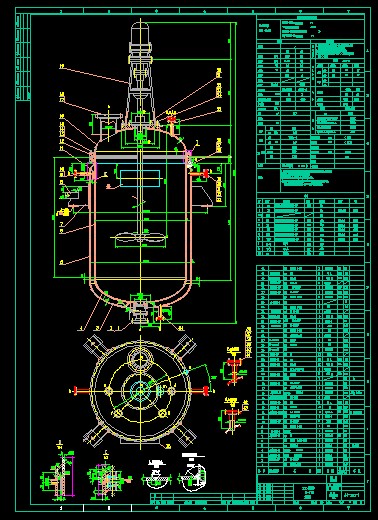

夹套加热搅拌容器装配图 3.7m3

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1.设备制造完毕,不锈钢表面清除污垢去油作酸洗钝化处理,所形成钝化膜采用蓝点法检查,无蓝点为合格.
2.在设备内水压试合格后,再焊接夹套并作夹套内盛水试漏.
3.设备上减速机支座凸缘和轴封底座凸缘应在组焊后一起加工.
4.设备装配完后,以水代料并使设备内充压至0.1MPa进行试运转,时间不得小于四小时,在试运转过程中,不得有不正常的噪音[<85dB(A)]和震动等不良现象.
5.除注明外,焊接结构按HG20583-1998中相关规定,角焊缝的焊角尺寸按较薄板的厚度;法兰焊接按相应法兰标准.
6.除注明外,法兰螺栓孔及地脚螺栓孔应跨设备主轴线均布.
7.油漆、包装和运输按JB2536-80<<压力容器油漆,包装和运输>>的规定....
