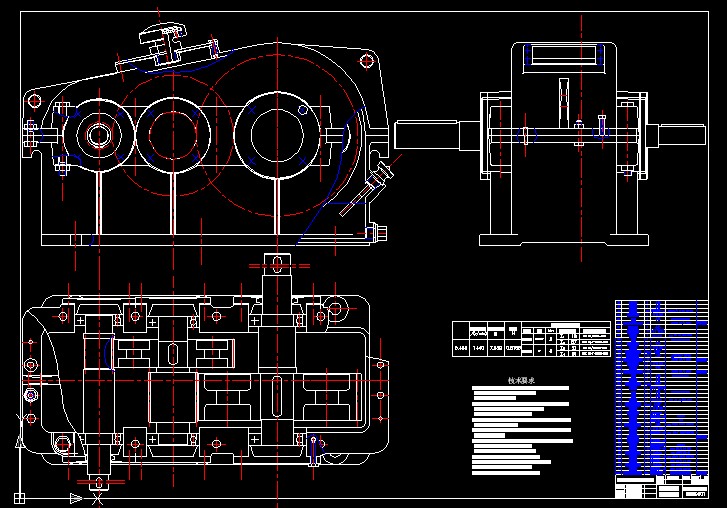

轮边减速器

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1. 装配前，所有零件清洗干净，装配时轮边减速器的内腔注入润滑油。
2. 轮边减速器中齿轮用着色法进行检查，其接触区在齿长方向不小于60%，齿高方向不小于45%，接触区应发布于分度圆与齿面交线两侧，最小齿侧间隙为0.228.试验运转后拆开后检查应满足上述要求（指接触斑点）。
3. 轮边减速器比：4.875.
4. 润滑:自左右轮毂注油，至桥壳油位塞溢出为准，润滑油：85W90重负荷车轮齿轮油（GL-5）。
5. 轮边支承轴轴承应转动灵活。
6. 外表面涂与整机同色的油漆。
7. 滚针分组选配，同组内滚针最大与最小直径差不超过0.005，径向间隙不大于0.02-0.03.
...
