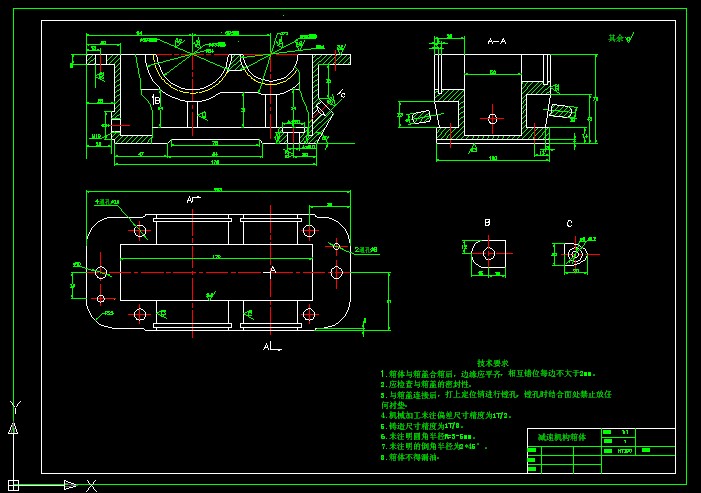

减速机构箱体cad图

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1.箱体与箱盖合箱后，边缘应平齐，相互错位每边不大于2mm。
2.应检查与箱盖的密封性。
3.与箱盖连接后，打上定位销进行镗孔，镗孔时结合面处禁止放任 何衬垫。
4.机械加工未注偏差尺寸精度为1T/2。
5.铸造尺寸精度为1T/8。
6.未注明圆角半径R=3-5mm。
7.未注明的倒角半径为2*45°。
8.箱体不得漏油。
...
