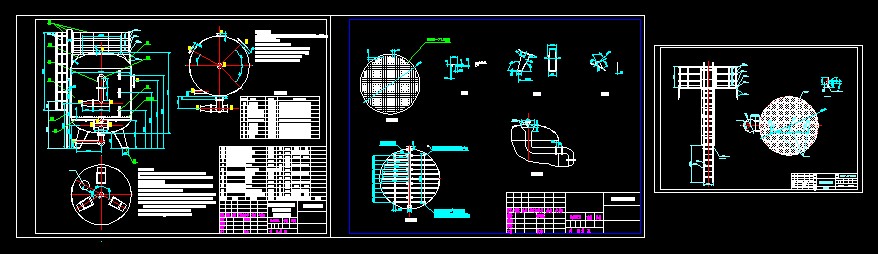

气提再冷器(单程)

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

说明：
1.换热管标准为GB13296，并按Ⅰ极管束进行制造；
2.管板密封面与壳体垂直，其公差为1mm；
3.图中接管伸出长度均为150mm；
4.管口及支座方位按本图。
5.GB150-1998《钢制压力容器》、GB151-1999《管壳式换热器》、HG20584-1998 《钢制压力容器制造技术规定》、《压力容器安全技术监察规程》
6.焊接接头型式及尺寸除图中注明外，按HG20583-1998中规定；角焊缝的焊接尺寸按较薄板的厚度，法兰焊接按相应法兰标准中的规定；其余按GB985-88中规定

...
