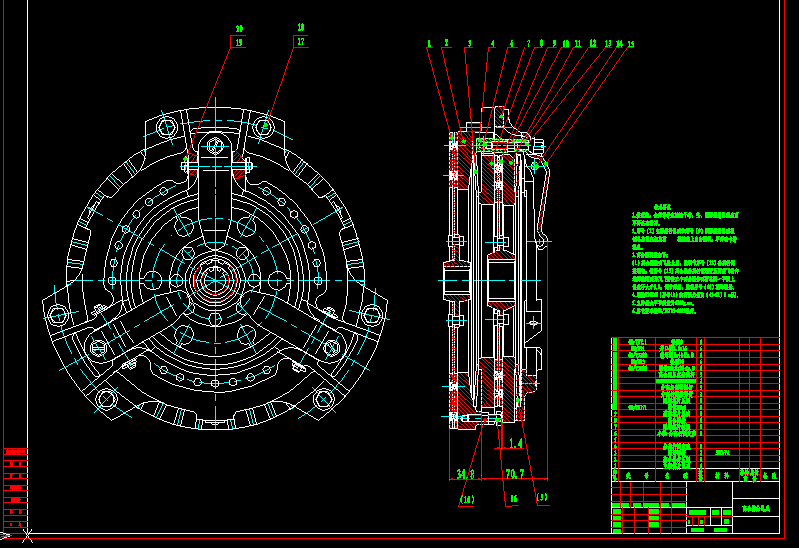

离合器分总成

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1.装配前，全部零件应清洗干净，主、副摩擦片总成表面不得沾有油污。
2.序号（1）主摩擦片总成和序号（9）副摩擦片总成花键孔应能在相应的 花键轴上自由滑动，不得有卡滞现象。
3.离合器调整如下：
（1）离合器装到飞轮上后，应调节序号（13）分离杆调整螺钉，使序号（15）离合器分离杆顶端受压面至飞轮内端面的距离为70.7并使三个离合器分离杆在同一平面上误差不大于0.2，调节好后，应将序号（10）螺母摒紧。
4.螺栓M10X40（序号18）的拧紧力矩为（41-51）N.m[A]。
5.允许最大不平衡量为1200g.mm。
6.其它要求按JB/T6703-1993执行。
...
