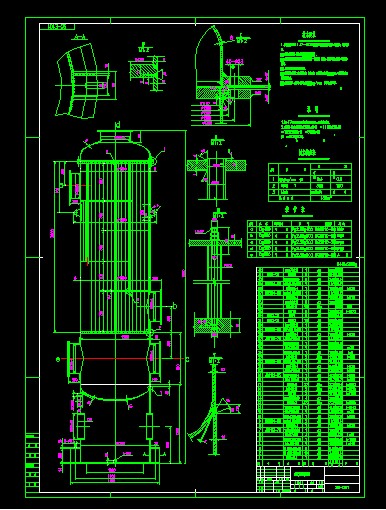

空气预热器 150m2

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1.本设备按JB1147-80《钢制列管式换热器技术条件》进行制造，试验和验收。
２.焊接采用电焊，焊条型号Ｔ４２２.
３.焊缝结构型式按ＧＢ９８５－６７中规定，法兰的焊接按相应的法兰中规定。
４.列管与管板的连接采用焊接。
５.壳体焊缝应进行无损探伤检查，探伤长度：纵焊缝占总长的１５％，环焊缝占总长的１０％。
６.制造完毕后，壳程和管程分别以４kg／cm 表压的水压试验。

说明
1.序号17假管需封死后再焊接在各折流板上，安装见另件图。
2.序号34定距管总根数为20根，其中长l =1168为2根；长l =1026为2根；长l =650为4根；
长l =508为12根。
...
