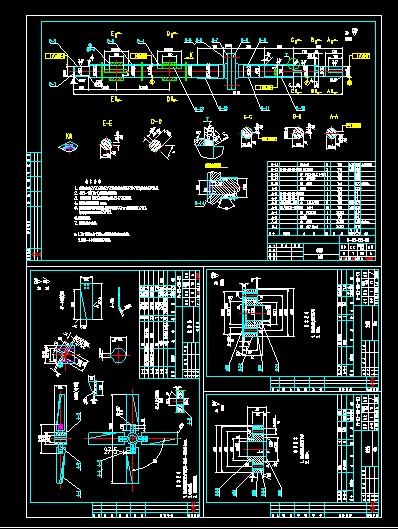

搅拌器 R-02-58
- 文件大小: 254.42 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-07
- 发布人: kongbei
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
技术要求
1. 焊接采用氩弧焊,Zr702之间及Zr702与钛之间采用焊丝ERZr702;钛之间采用ERTA9.
2. 件号5-10(Ta1)与上搅拌轴采用爆炸焊接.
3. 所有焊缝进行100%着色探伤检查,符合JB4730I级要求.
4. 搅拌轴全长直线度不得大于1mm.
5. 搅拌器最终位置根据试运转情况确定,搅拌器中心两端300mm范围内暂不包Zr702,待搅拌器最终位置确定后再进行包Zr702.
6。搅拌轴外表面抛光。
7. 搅拌轴应进行静平衡试验.
注：1.Ta1材定位尺寸（125），待搅拌轴安装定位后按总图尺寸确定。
2.件号5-14可以采用堆焊TA9而成.
技术要求
1. 焊接采用氩弧焊,焊丝ERZr702,件4-2与件4-3焊角高度14mm.
2。叶片外表面抛光。
3. 搅拌器应进行静平衡试验....
×
