骨架型螺纹管注塑模
- 文件大小: 99.26 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-08
- 发布人: kongbei
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

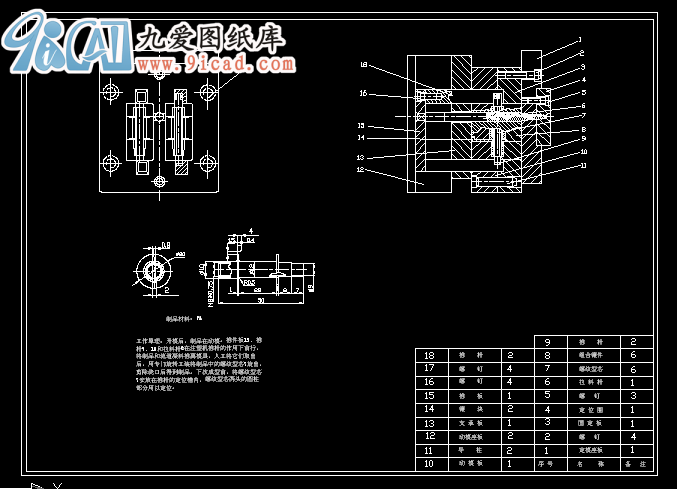

工作原理：开模后，制品在动模。推件板15、推杆9、18和拉料杆6在注塑机推杆的作用下前行，将制品和流道凝料推离模具，人工将它们取出后，用专门旋转工装将制品中的螺纹型芯7旋出，剪除浇口后得到制品。下次成型前，将螺纹型芯7安放在推杆的定位槽内，螺纹型芯两头的圆柱部分用以定位。
...
×
