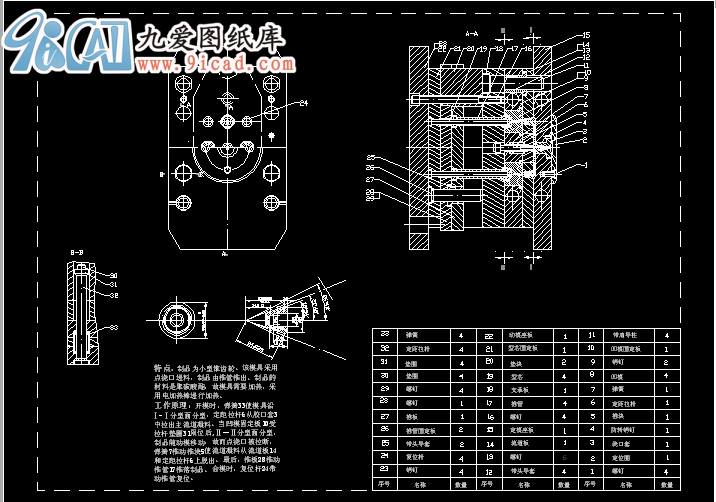

锥齿轮注塑模

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

特点：制品为小型锥齿轮。该模具采用点浇口进料，制品由推管推出。制品的材料是聚碳酸酯，故模具需要加热，采用电加热棒进行加热。
工作原理：开模时，弹簧33使模具沿Ⅰ-Ⅰ分型面分型，定距拉杆6从胶口套3中拉出主流道凝料。当凹模固定板10受拉杆垫圈31限位后,Ⅱ--Ⅱ分型面分型，制品随动模移动，故而点浇口被拉断，弹簧7推动推块5使流道凝料从流道板14和定距拉杆6上脱出。最后，推板28推动推管17推落制品。合模时，复位杆24带动推管复位。
...
