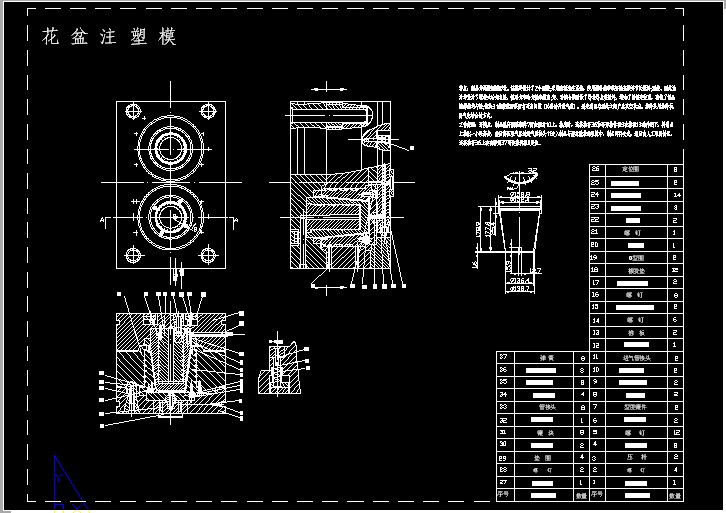

花盆注塑模

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

特点：制品为深腔圆桶形状。该模具设计了2个型腔;采用流道浇注系统，使用塑料能够较好地充模并节约原料;型腔、型芯设计均设计了螺旋式冷却水路，使冷却和冷却效率提高;定、动模合模时除了导柱导身装置外，增加了圆锥定位面，确保了制品壁厚的均匀性;镶块31的装配面要留有适当间隙（必要时开设气道），避免制品与型芯之间产生真空状态。推件采用推件板，同气吹结合的方式。
工作原理：开模后，制品脱离型腔镶件7留在型芯10上。推出时，连接推杆36和环形推件板9在推板13的作用下，将制品上推出一小段高度，然后高压空气经过进气管接头11进入制品与型芯脱松的空隙中，制品即补吹起，最后由人工取出制品。连接推杆36上套有弹簧37可使推件板9复位。
...
