带轮注塑模
- 文件大小: 67.84 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-08
- 发布人: kongbei
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

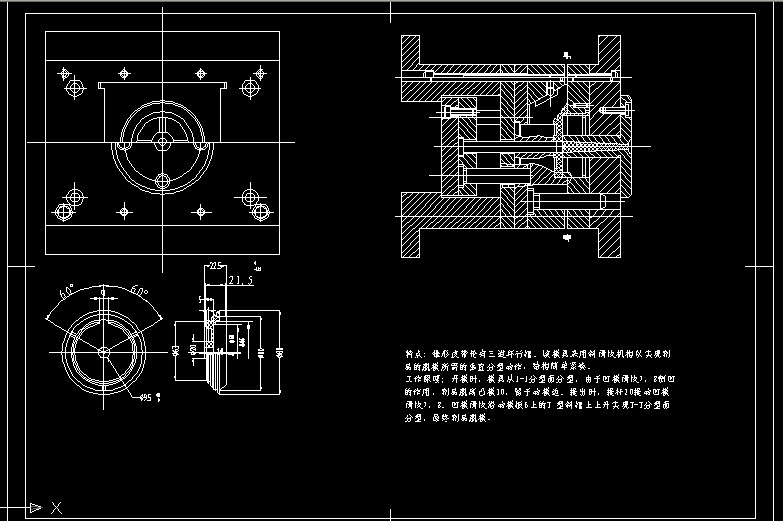

特点：锥形皮带轮有三道环行槽。该模具采用斜滑快机构以实现制
品的脱模所需的垂直分型动作，结构简单紧凑。
工作原理；开模时，模具从I-I分型面分型，由于凹模滑快7，8侧凹
的作用，制品脱离凸模10，留于动模边。推出时，推杆20推动凹模
滑快7，8。凹模滑快沿动模板6上的T 型斜槽上上升实现T-T分型面
分型，最终制品脱模。
...
×
