套管注塑模

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

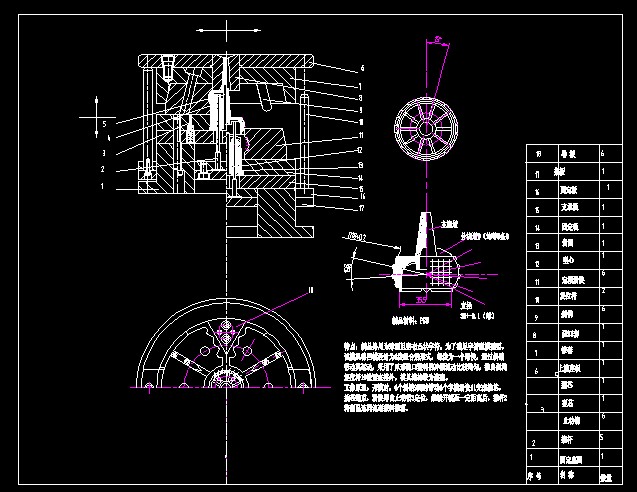

特 点：该模具采用双支点浇口进料，浇口与制品自动断离。采用齿轮条传动机构抽侧型芯。一模两件。
工作原理：开模时，由固定在定模座板17上的主动齿条24带动齿轮5转动，通过齿条滑座26完成侧向抽芯动作。Ⅰ-Ⅰ分型面在弹簧21作用下分型，分型距离由定距拉杆22限定。随后，Ⅱ-Ⅱ分型面分型，由推杆4推出制品。为防止推杆与侧型芯干涉，采用弹簧30实现推出机构预先复位。
...
