斜插座注塑模
- 文件大小: 70.98 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-08
- 发布人: kongbei
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

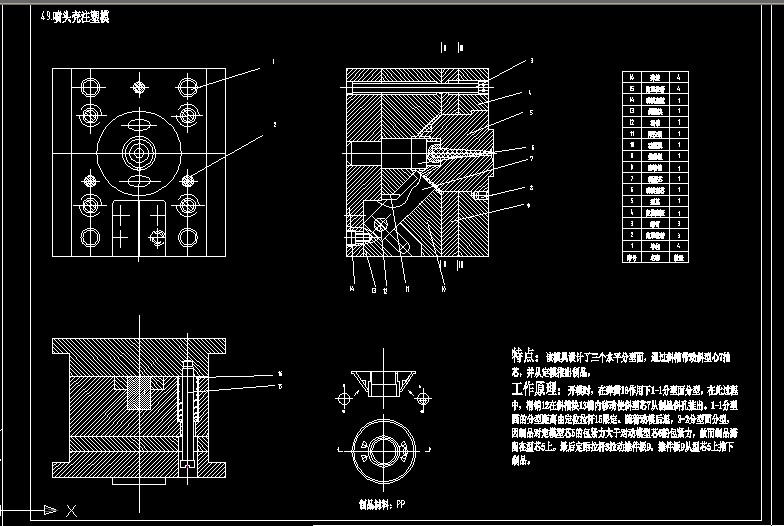

特点：该模具设计了特殊的斜向推出机构，推出元件为推管。斜型芯14用带缺口的凸缘固定在动模板3上，凸缘有两个直面与固定孔配合，因而限定了斜型芯转动。
工作原理：开模时，当分型面分开一定距离后，设备的中心顶出油缸顶动推块7,在导柱13和滚针轴承6的作用下，推管10沿斜向运动推出制品。顶出油缸的活塞缩回时，在弹簧11、19的作用下推出机构重新复位。
...
×
