直角弯头注塑模
- 文件大小: 89.74 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-08
- 发布人: kongbei
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

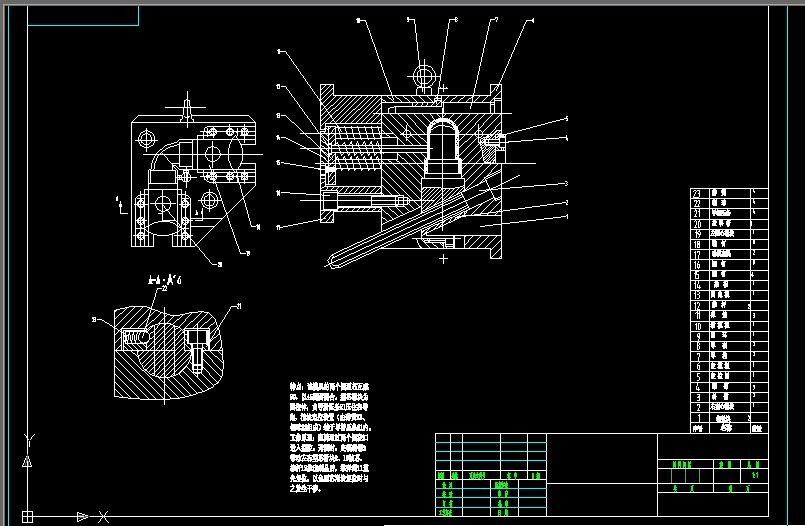

特点：该模具的两个侧型芯互成90，以45斜面拼合。型芯滑块为圆柱体，由导滑压条21压住和导向，滑块定位装置（由弹簧23、钢球22组成）装于导滑压条21内。
工作原理：塑料通过两个侧浇口进入型腔。开模时，定模斜销3带动左右型芯滑块2、19抽芯。推杆12推出制品后，靠弹簧11预先复位，以免型芯滑块复位时与之发生干涉。
...
×
