六角螺母注塑模
- 文件大小: 66.32 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-08
- 发布人: kongbei
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

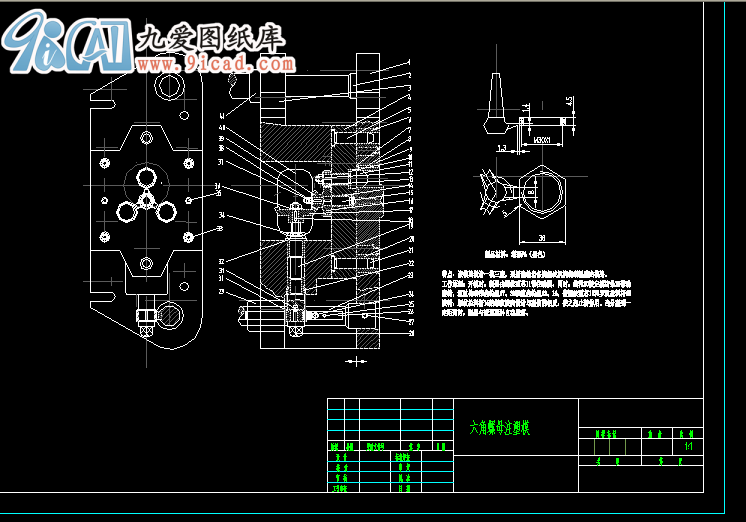

特点：该模具设计一模三腔，采用齿轮齿条旋螺纹机构将制品脱出模外。
工作原理：开模时，制品由螺纹型芯11带往动模。同时，齿轮30被定模齿条26带动旋转，通过传动锥齿轮组17、39和直齿轮组13、16，使螺纹型芯11和罗纹拉料杆15旋转，螺纹拉料杆15的螺纹旋向设计与型信的相反，使之起止转作用。当分型到一定距离时，制品与流道凝料自动脱落。
...
×
