四孔螺盖注塑模

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

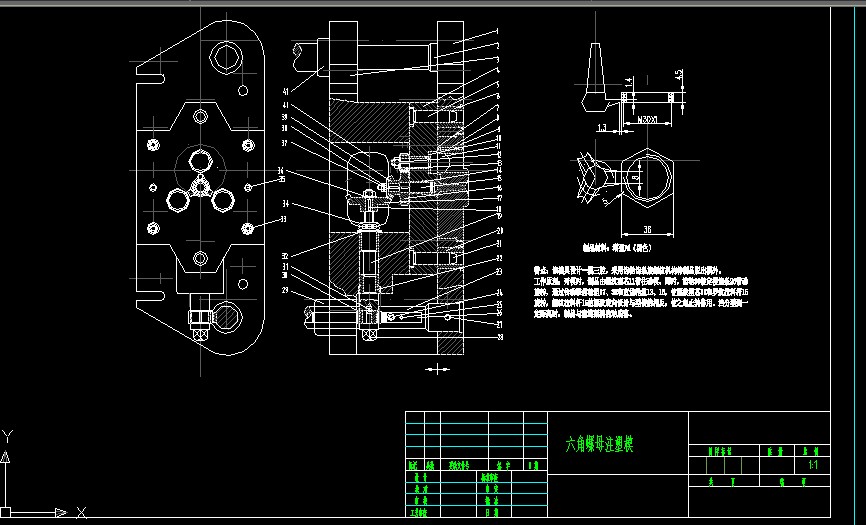

特 点： 制品为外螺纹件。该模具设计一模2腔，采用齿轮齿条旋螺纹机构脱出制品。
工 作 原 理 ：开模时，由于螺纹型芯16和15的作用。制品留在动模。同时，定模齿条13带动直齿轮6，通过锥齿轮 4和8传动螺纹型芯16，型芯15上有4个成型杆1令制品止转。随着开模中距离加大，螺纹型芯旋转几圈之后，制品连同流道凝料一起脱落。
...
