水龙头把手双色注塑模

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

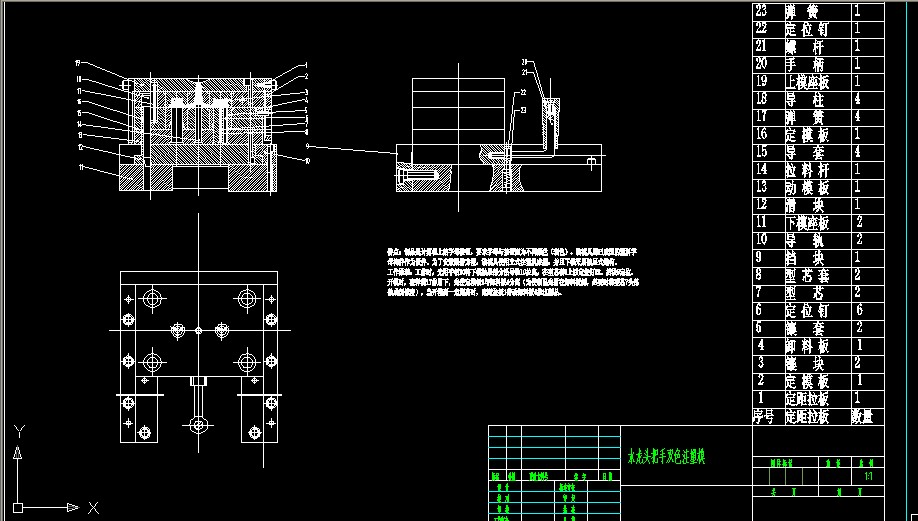

特点：制品是计算机上的字母按钮，要求字母与按钮座为不同颜色（套色）。该模具用已成型的塑料字母构件作为嵌件。为了安放嵌件方便，该模具使用立式注塑机成型，并且下棋采用抽屉式结构。
工作原理：工作时，先用手柄20将下棋抽屉部分沿导轨10拉出，在型芯套8上以定位钉22、挡块9定位。开模时，在弹簧17作用下，先使定模板2与卸料板4分离（为使制品先附在卸料板侧，必要时将型芯7头部做成倒锥度），当开模到一定距离时，定距拉板1带动卸料板4推出制品。
...
